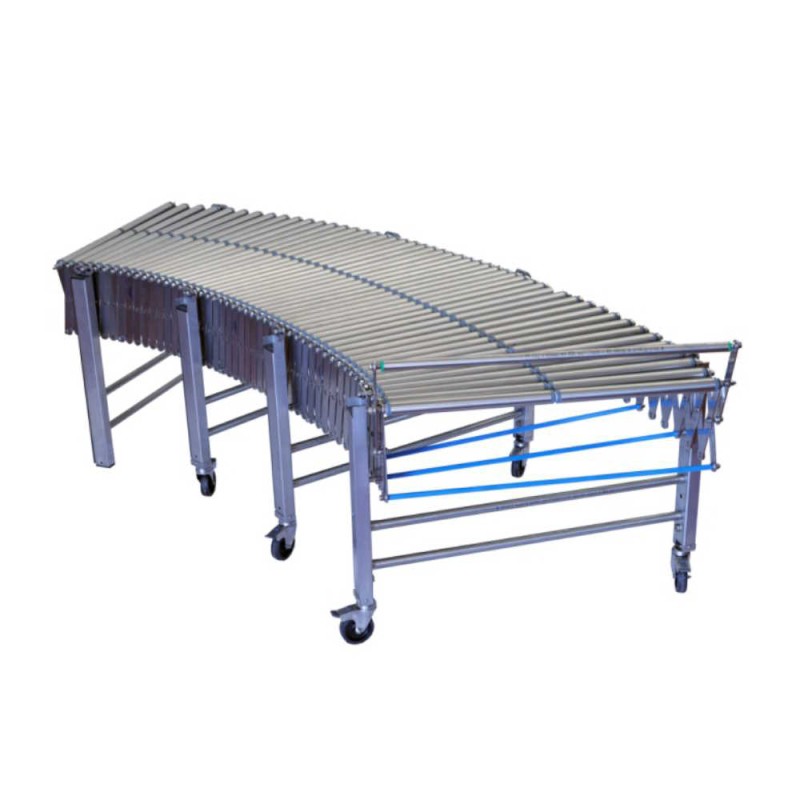

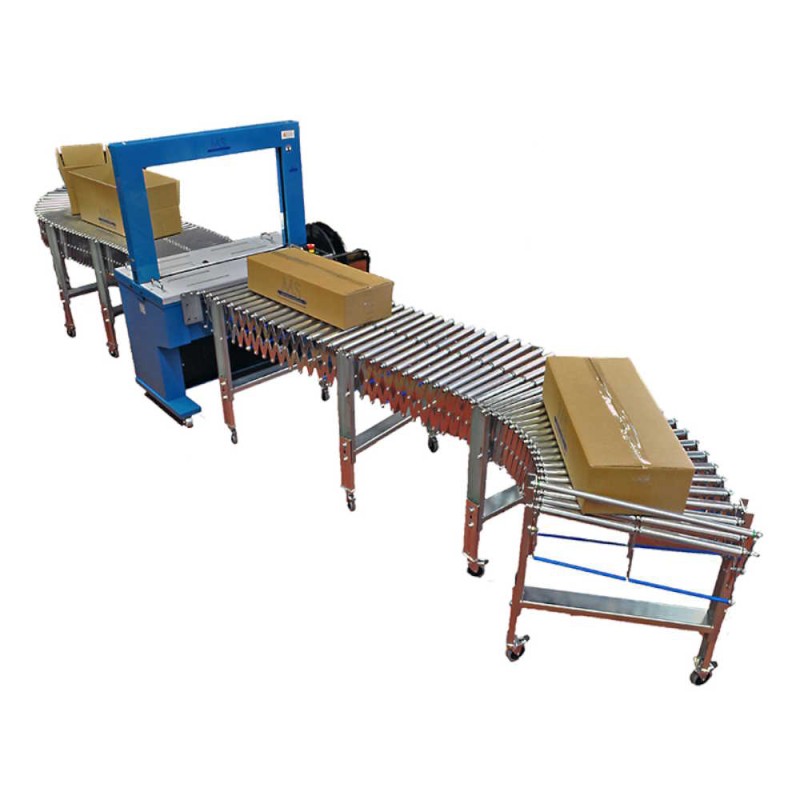

Rulliera estensibile ed economica in acciaio zincato per lo spostamento di imballi e prodotti a superficie piana, realizzata per soddisfare le diverse esigenze della movimentazione di prodotti in ogni settore industriale e vengono utilizzate nelle linee di confezionamento e fine linea per creare accumulo di scatole, ma possono avere molteplici funzioni di utilizzo, ad esempio per scaricare collettame da camion e container, oppure svolgono la funzione di pratiche stazioni di montaggio e imballaggio facendo guadagnare tempo e spazio in aziende, magazzini, laboratori, fabbriche, logistiche.

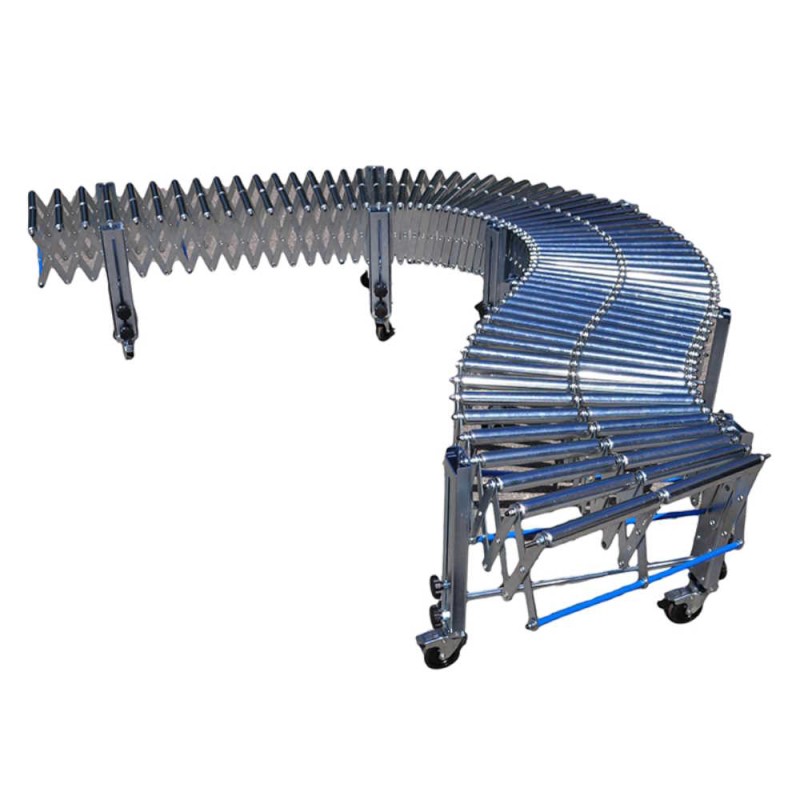

Rulliera estensibile flessibile in lunghezza, in altezza e nel raggio di curvatura con una struttura portante realizzata in acciaio zincato, con sistema a pantografo, che permette la massima flessibilità di allungare, curvare e richiudere la rulliera in pochi secondi secondo le diverse esigenze lavorative.
Rulliera con sostegni in lamiera realizzati con taglio a laser e piegatura a cnc, per dare al particolare un alto grado qualitativo.
-
CARATTERISTICHE TECNICHE PRINCIPALI:
Struttura a pantografo realizzata in acciaio zincato Sp 3mm
Sostegni con sezione a U, spessore mm.2 in lamiera zincata
Assi portanti Ø 8mm.
Ruote centrali pivottanti senza freno in acciaio zincato Ø80mm.
Viteria completamente in acciao zincato

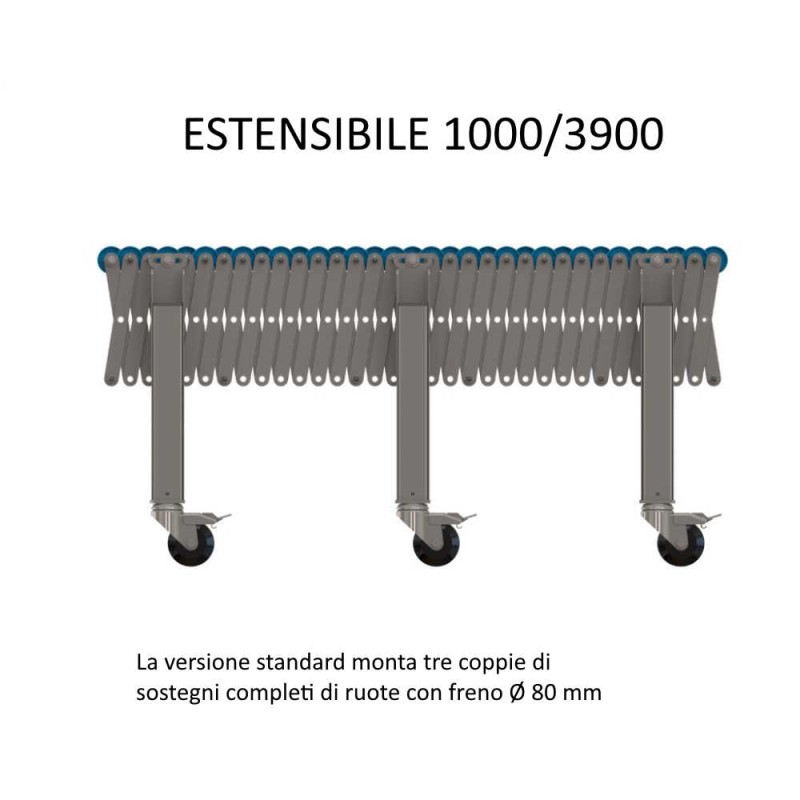

L'estensibile 1000/3900 standard monta tre coppie di sostegni completi di ruote Ø80mm. con freno.
L'estensibile 1500/5900 standard monta quattro coppie di sostegni completi di ruote Ø80mm. con freno.
L'estensibile 2000/7600 standard monta cinque coppie di sostegni completi di ruote Ø80mm. con freno.
-

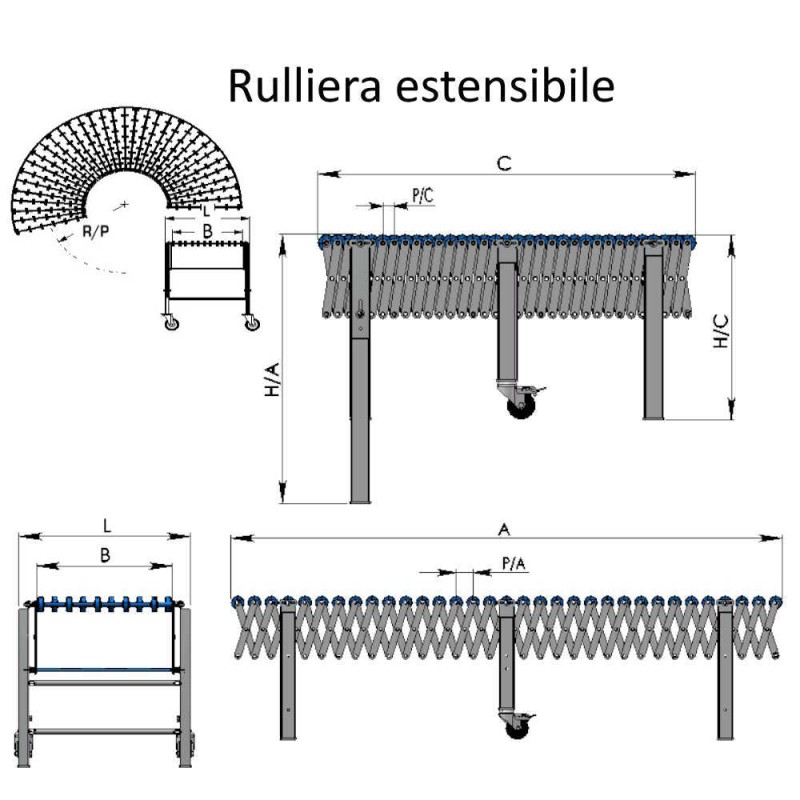

Mod. ES4/10/39RSF
Rulliera estensibile con rulli in acciaio zincato
Lunghezza chiusa C mm. 1000
Lunghezza aperta A mm. 3900
Larghezza interna piano rulliera B mm. 417
Larghezza esterna piano rulliera L mm. 539
Passo chiuso P/C mm. 30,3
Passo aperto P/A mm. 127
Altezza minima H/C mm. 550
Altezza massima H/A mm. 860
N° assi: 33
Rulli per assi: 1
N° piedi: 3
Raggio minimo curva interno R/P mm. 300
Portata statica al metro Kg. 100
Peso Kg. 57
Rullo: singolo
-
OPTIONAL:
Fermapacchi: realizzato in acciaio zincato che garantisce il bloccaggio totale del collo, mantenendone intatte le caratteristiche. Disponibile anche nella versione a
scomparsa totale.
Fermapacchi a scomparsa che oltre a mantenere tutte le funzioni del normale fermapacchi, permette di poterlo chiudere sotto il filo delle rotelle.
Piastre di collegamento alla macchina, facili da montare che facilitano un sicuro ancoraggio alla macchina. Lo sgancio rapido permette di togliere la rulliera in maniera facile e veloce.
Piastre di collegamento tra due rulliere estensibili, facili da montare, si rendono indispensabili per il collegamento fra due rulliere estensibili il cui sgancio rapido
permette di togliere la rulliera in maniera facile e veloce.
-
Sono disponibili tre tipologie di rulliere estensibili:
- con rotelle in acetalica alimentare ø 48 a ricircolo di sfere inox;
- con rotelle in acciaio zincato ø 48 a ricircolo di sfere;

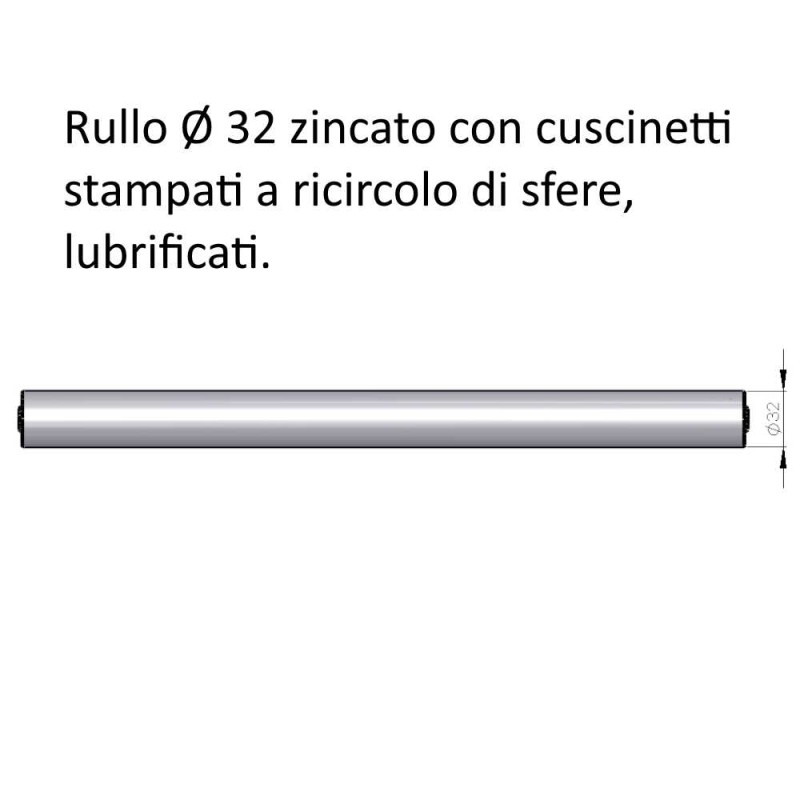

- con rulli in acciaio zincato ø 32, testate stampate a ricircolo di sfere.
- a rulli inox AISI 304 Ø 30
- con rulli gommati
Sono disponibili rulliere estensibili con diverse dimensioni:
Larghezze standard mm. 400-500-600-700
Lunghezze standard (lunghezza chiusa – aperta): mm.1000-3900 / mm.1500-5900 / mm.2000-7600
Altezze standard (altezza minima – massima): mm.550-860 / mm.650-1060 / mm.750-1260 per uno spostamento semplice e veloce, dotate di ruote con freno ø80mm.
A richiesta realizziamo rulliere estensibili fuori standard, per molteplici differenti applicazioni.
- rulliere fuori standard fino a larghezza 1.400 mm
- altezze fuori standard fino a a 2.500 mm
- accessori a richiesta, su misura del cliente
